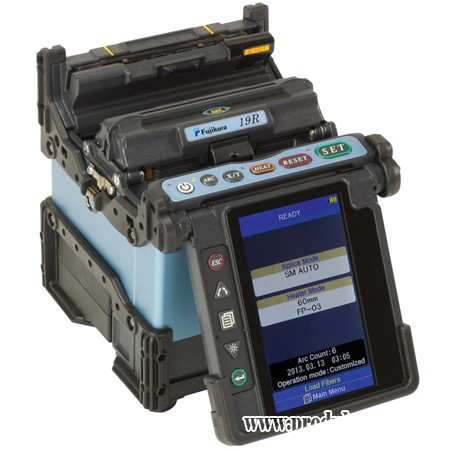

Fusion Splicer Fujikura 19R

Splicer Fujikura 19R dilengkapi dengan presisi, tetap v-groove untuk splicing serat tunggal atau serat pita hingga 4 serat. Menggabungkan fitur ruggedized terbukti dipelopori oleh Fujikura, 19R telah ditambahkan otomatis dan ditingkatkan fitur kontrol manual untuk meningkatkan efisiensi splicing. Sebuah diprogram pengguna, otomatis pelindung angin mempercepat proses penyambungan dengan secara otomatis menutup untuk memulai proses sambatan, dan membuka pada sambatan selesai. Sebuah baru auto-start " desain clamshell " tabung pemanas berlaku panas ke kedua sisi lengan perlindungan sambatan menghasilkan 18-kedua kalinya menyusut untuk 4-serat pita. Hasilnya adalah total waktu proses sambatan sekitar 29 detik! Kekasaran dan daya tahan yang sangat meningkatkan oleh sistem optik cermin-kurang dan " berat-dampak tahan " monitor. Kapasitas baterai saat ini 140 splices / menyusut. Kasus angkutan yang inovatif berfungsi sebagai built-in atau workstation mobile dan membuat splicing lebih mudah dari sebelumnya.

Fitur Fujikura 19R:
• Otomatis dan diprogram pelindung angin
• 18 detik tabung pemanas otomatis
• Sepenuhnya ruggedized untuk shock, debu dan kelembaban
• Baterai Li-ion dengan 140 splices / menyusut per charge
• On-board pelatihan dan dukungan video
• upgrade perangkat lunak Internet
• kasus angkutan multi-fungsi dengan workstation yang terintegrasi

Spesifikasi Fujikura 19R:
• Model: FSM-19R Fusion Splicer
• Serat Berlaku: Single-mode ( G.652 G.657 & ) , Multimode ( G.651) , DS ( G.653) , NZDS ( G.655)
• Serat Count: Single, 2, 4
• Cladding Diameter: 125 m
• Coating Diameter: Pita: 0, 25 mm sampai 0, 4 mm; Tunggal: 250 m dan 900 m
• Serat Cleave Panjang: 10 mm
• Khas rata Splice Loss: 0, 05 dB dengan SM, 0.02 dB dengan MM, 0.08 dB dengan DS, 0.08 dB dengan NZDS, diukur dengan metode cut-back relevan dengan ITU-T dan IEC standar
• Penyambungan Waktu: SM CEPAT modus - 11 detik; SM modus AUTO - 15 detik; Auto mode - 15 detik
• Arc Metode Kalibrasi: Otomatis, real-time dengan menggunakan hasil sambatan sebelumnya ketika dalam mode AUTO, busur petunjuk fungsi kalibrasi tersedia
• Mode Penyambungan: 100 preset dan pengguna mode diprogram
• Loss Splice Perkiraan: Berdasarkan dual kamera Data cladding keselarasan
• Penyimpanan Splice Hasil: 2000 hasil sambatan terakhir disimpan dalam memori internal
• Serat Tampilan: X atau Y, atau keduanya X dan Y secara bersamaan; depan atau belakang layar monitor pilihan dengan orientasi gambar otomatis
• Pembesaran: 90X
• Melihat Metode: Dual kamera dengan warna TFT LCD monitor 4, 7 inci dengan lapisan anti-reflektif
• Kondisi operasi: 0 sampai 5.000 m di atas permukaan laut, 0 sampai 95% RH, -10 sampai 50 ° C masing-masing
• Bukti Mechanical Test: 1, 96-2, 25 N
• Tabung Heater: Built-in tabung pemanas dengan 30 mode pemanasan; fungsi auto-start
• Tabung Waktu Pemanasan: Khas 40 detik dengan FP-5 lengan, 17 detik dengan FP3 ( 40) , 5-16 detik dengan Fujikura lengan mikro
• Perlindungan Lengan Panjang: 60 mm, 40 mm, mikro
• Splice / Heat dengan Baterai: Khas 140 siklus dengan hemat daya fungsi diaktifkan
• Hidup Elektroda: 2.000 Arc Discharges
• Power Supply: pilihan tegangan Auto dari 100 sampai 240V AC atau 10 sampai 15V DC dengan AC Adapter, 13.2V DC dengan baterai
• Terminal: USB ( USB tipe-B) 1.1 untuk komunikasi PC, Mini-DIN ( 6-pin) untuk HJS-3/ 2
• Perlindungan Angin: Kecepatan angin maksimum 15m / s ( 34 mph)
• Dimensi: 146 W x 159 D x 150 H ( mm) / 5, 7 W x 6.3 x 5.9 D H ( inci)
• Berat: 2, 3 kg ( 5, 1 lbs) dengan adaptor AC; 2, 5 kg ( 5, 5 lbs) dengan baterai
