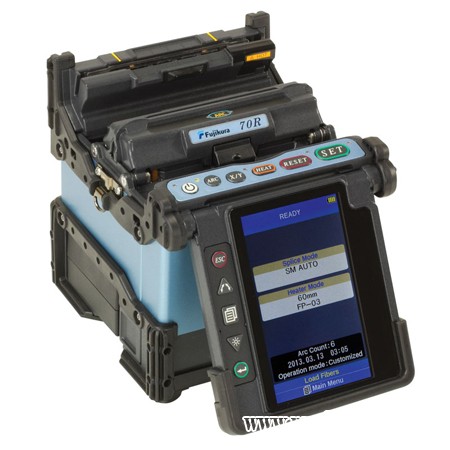

Fusion Splicer Fujikura 70R (ribbon)
Splicers Fujikura 70R dilengkapi dengan presisi, tetap v-groove untuk splicing serat tunggal atau serat pita hingga 12 serat. Menggabungkan fitur ruggedized terbukti dipelopori oleh Fujikura, 70R telah ditambahkan otomatis dan ditingkatkan fitur kontrol manual untuk meningkatkan efisiensi splicing. Sebuah diprogram pengguna, otomatis pelindung angin mempercepat proses penyambungan dengan secara otomatis menutup untuk memulai proses sambatan, dan membuka pada sambatan selesai. Sebuah baru auto-start " desain clamshell " tabung pemanas berlaku panas ke kedua sisi lengan perlindungan sambatan menghasilkan 40-kedua kalinya menyusut selama 12-serat pita. Hasilnya adalah total waktu proses sambatan sekitar 55 detik! Kekasaran dan daya tahan yang sangat ditingkatkan oleh sistem optik cermin-kurang dan " berat-dampak tahan " monitor. Kapasitas baterai saat ini 110 splices / menyusut. Kasus angkutan yang inovatif berfungsi sebagai built-in atau workstation mobile dan membuat splicing lebih mudah dari sebelumnya.
Fitur Fujikura 70R:
• Otomatis dan diprogram pelindung angin
• 40 detik tabung pemanas otomatis
• Sepenuhnya ruggedized untuk shock, debu dan kelembaban
• Baterai Li-ion dengan 110 splices / menyusut per charge
• On-board pelatihan dan dukungan video
• upgrade perangkat lunak Internet
• kasus angkutan multi-fungsi dengan workstation yang terintegrasi
Spesifikasi Fujikura 70R:
• Model: FSM-70R Fusion Splicer
• Serat Berlaku: Single-mode ( G.652 G.657 & ) , Multimode ( G.651) , DS ( G.653) , NZDS ( G.655)
• Serat Count: Single, 2, 4, 5, 6, 8, 10, 12
• Cladding Diameter: 125 m
• Coating Diameter: Pita: 0, 25 mm sampai 0, 4 mm, Single: 250 m dan 900 m
• Serat Cleave Panjang: 10 mm
• Khas rata Splice Loss: 0, 05 dB dengan SM, 0.02 dB dengan MM, 0.08 dB dengan DS, 0.08 dB dengan NZDS; diukur dengan metode cut-back relevan dengan ITU-T dan IEC standar
• Penyambungan Waktu: Khas 15 detik dengan standar single-mode fiber
• Arc Metode Kalibrasi: Otomatis, real-time dengan menggunakan hasil sambatan sebelumnya ketika dalam mode AUTO; busur pengguna fungsi kalibrasi tersedia
• Mode Penyambungan: 100 preset dan pengguna mode diprogram
• Loss Splice Perkiraan: Berdasarkan dual kamera Data cladding keselarasan
• Penyimpanan Splice Hasil: 2000 hasil sambatan terakhir disimpan dalam memori internal
• Serat Tampilan: X atau Y, atau keduanya X dan Y secara bersamaan; depan atau belakang layar monitor pilihan dengan orientasi gambar otomatis
• Pembesaran: 35X ke 90X
• Melihat Metode: Dual kamera dengan warna TFT LCD monitor 4, 7 inci dengan lapisan anti-reflektif
• Kondisi operasi: 0 sampai 3660 m di atas permukaan laut, 0 sampai 95% RH, dan -10 sampai 50 ° C masing-masing
• Bukti Mechanical Test: 1, 96-2, 25 N
• Tabung Heater: Built-in tabung pemanas dengan 30 mode pemanasan; fungsi auto-start
• Tabung Waktu Pemanasan: Khas 40 detik dengan FP-5 lengan, 17 detik dengan FP3 ( 40) , 5-15 detik dengan Fujikura lengan mikro
• Perlindungan Lengan Panjang: 60 mm, 40 mm, Micro
• Siklus Splice / Heat dengan Baterai: Khas 110 siklus dengan hemat daya fungsi diaktifkan
• Hidup Elektroda: 1.500 Arc Discharges
• Power Supply: pilihan tegangan Auto dari 100 sampai 240V AC atau 10 sampai 15V DC dengan ADC-13, 13.2V DC dengan BTR-08 baterai
• Terminal: USB ( USB tipe-B) 1.1 untuk komunikasi PC, Mini-DIN ( 6-pin) untuk HJS-02/ 03 dan SH-8 tabung pemanas
• Perlindungan Angin: Kecepatan angin maksimum 15m / s ( 34 mph)
• Dimensi: 146 W x 159 D x 150 H ( mm) / 5, 7 W x 6.3 x 5.9 D H ( inci)
• Berat: 2, 3 kg ( 5, 1 lbs) dengan adaptor AC; 2, 5 kg ( 5, 5 lbs) dengan baterai
